四軸加工:多面體和圓柱面體的加工


分類:四軸加工 作者:西爾普數控 人氣:9584 發表時間:2017年7月12日

西爾普數控機床外加西爾普數控精密分度盤組合成四軸數控機床,可以實現較為復雜的多面體和圓柱體的多面或圓柱面上的鉆孔,攻絲,銑槽,飛面,鏜孔等工作。極大地減少產品裝夾次數,因而提高了產品加工的精度和產品質量的一致性。也大大提高產品的加工效率。

四軸的定義:一臺機床上至少有4個坐標,分別為3個直線坐標和1個旋轉坐標

四軸加工特點:
(1).三軸加工機床無法加工到的或需要多次裝夾才能完成的
(2).提高自由空間曲面的精度、質量和效率
(3).四軸與三軸的區別; 四軸區別與三軸多一個旋轉軸,四軸坐標的確立及其代碼的表示
Z軸的確定:機床主軸軸線方向或者裝夾工件的工作臺垂直方向?yàn)閆軸
X軸的確定:與工件安裝面平行的水平面或者在水平面內選擇垂直與工件的旋轉軸線的方向?yàn)閄軸,遠離主軸軸線的方向?yàn)檎较?/p>

直線坐標X軸Y軸Z軸
旋轉坐標A軸、B軸
A軸:繞X軸旋轉為A軸(G代碼)
B軸:繞Y軸旋轉為B軸(G代碼)
XYZ+A、 XYZ+B、兩種形式四軸
XYZ+A 適合加工旋轉類工件、車銑復合加工
XYZ+B 工作臺相對較小、適合加工小產品
四軸可以實現產品除兩端的裝夾位置無法加工,其他的旋轉面上任意表面都可以做加工,加工前我們必須對產品進行分析,確定四軸機床。

四軸優點:1.刀具得到很大改善 2.加工工序縮短裝夾時間 3.無需多套夾具 4.提高表面質量 5.延長刀具壽命 6.生產集中化 7.有效提高加工效率和生產效

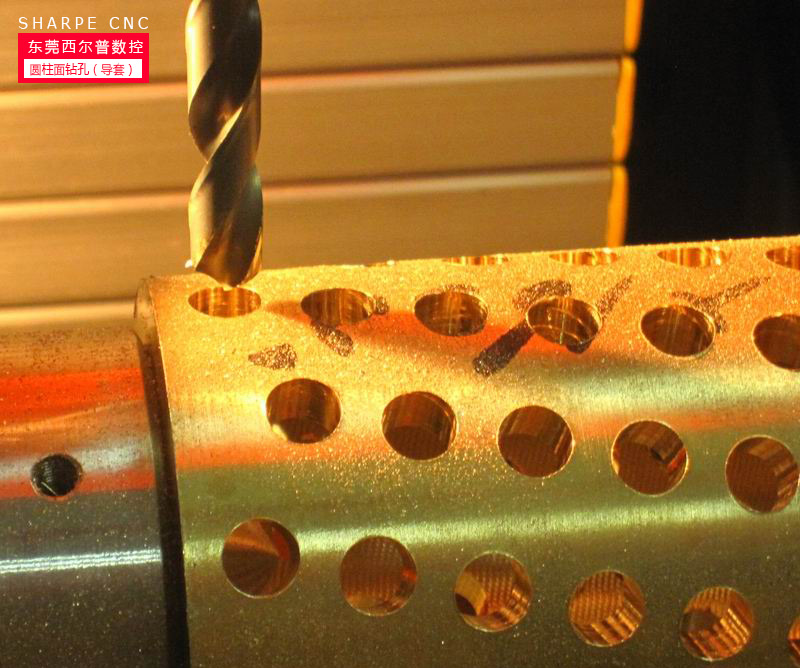

高端銅質導套的圓柱面鉆孔(導套局部圖)

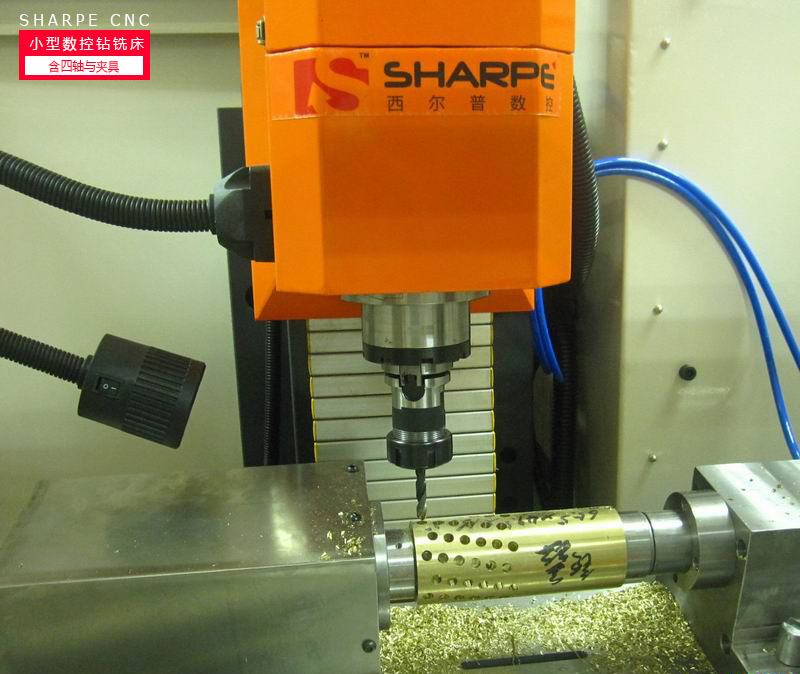

產品在西爾普小型數控鉆銑床上的照片(含四軸與夾具)



高端LED鋁質手電筒殼體加工(飛面,銑槽,鉆孔,倒角。。。

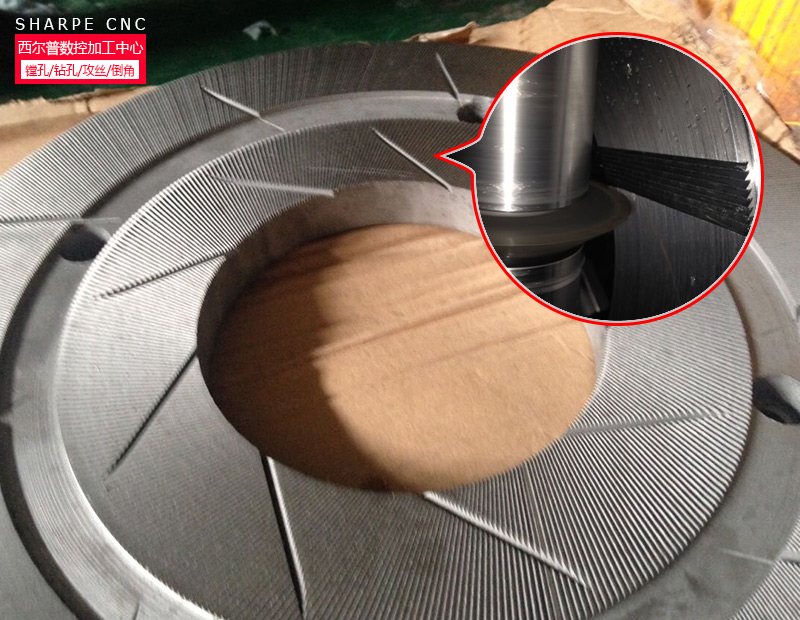

此產品需成百上千個角度銑槽。產品要求分度精準。不能有大小槽的問題。

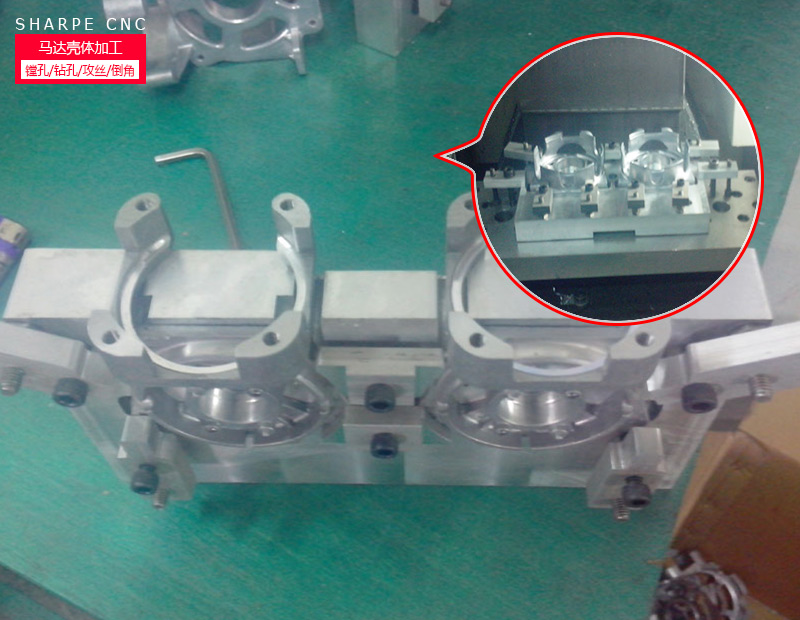

在西爾普小型加工中心SXK08L機床上的馬達殼體,兩個端面要鏜孔,鉆孔,攻絲,倒角。產品的兩個面要求一定是90度。

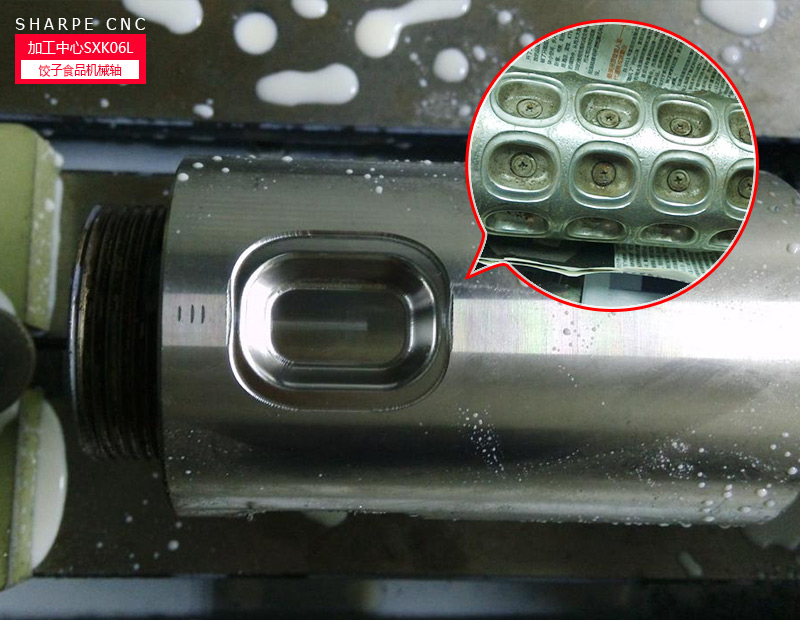

餃子食品機械軸在西爾普數控加工中心SXK06L上加工,可以對食品機械(水餃)軸的加工,圓柱螺旋槽的加工或圓柱面上的曲面加工等。
