產品簡介
SXK07L加工中心是采用目前市場上成熟穩定的臺灣寶元數控加工中心系統，并配以12把斗笠式BT30刀庫。產品配置較高，精度很高，穩定性很高。
SXK07L小型加工中心：小型五金零件量產化加工的最佳利器
SXK07L小型加工中心是我司針對小型五金零件加工而研發的一款高性價比立式加工中心，公司技術小組持續優化設備的各個細節，實現高速，高精度，高剛性，高穩定性。機床具有整機結構剛性強、精度穩定、故障率低、可靠性好的優點，是小型產品加工的利器。
行程：X500mm，Y300mm，Z400mm；

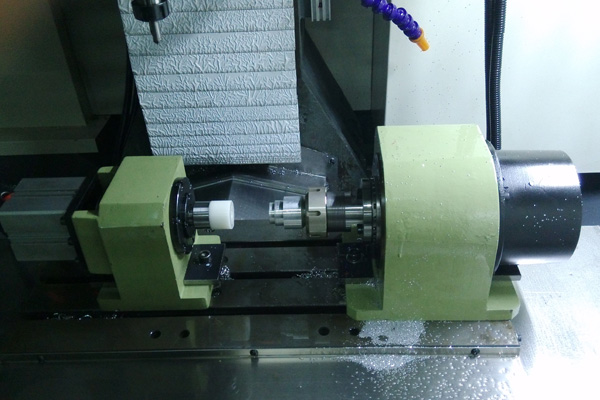

如加工更為復雜的五金零件，可選擇加裝西爾普數控精密分度頭，實現四軸聯動加工。比如螺旋槽的加工或多面體分度加工，可以鉆孔，銑削，攻絲，鏜孔，絞孔等工作。
還可以加裝四五軸，實現五軸聯動加工的要求；
功能齊全，性價比最高的選擇；
適用范圍
批量生產加工小型五金零件，可以鉆孔，攻絲，銑切。適合材料銅鋁件，鑄件，一般鋼件。
產品特點
該機床采用GB300 高級樹脂砂造型鑄件工藝，
機床采用8點位支撐加上密筋蜂窩箱體床身結構設計，有效分散機床重力變形，使底座更穩定。
立柱結構采用A字型大跨度結構設計，經過有限元分析優化，剛性更強，結構更穩定。
滑鞍與工作臺都采用一體式結構設計，電機座，絲杠螺母座和尾部絲桿支撐座都采用一體式鑄造成型，而不是通過分體組裝完成。設計剛性強,避免長時間加工造成的部件松動造成精度后續遞減，提高機床的長期可靠性。
機頭采用肋骨式設計：內部筋條加粗加大，強化結構剛性，大幅提高加工穩定性。
三軸均采用精密高分辨率全伺服電機驅動，大大提高了機床的精性、使產品加工更加高效、更加精密
三軸均采用臺灣上銀高精度直線導軌，耐磨，摩擦系數小，具有較高的定位精度和靈活性，運動平穩的特點；
采用進口NSK全套的軸承座。
控制系統標配采用臺灣寶元LNC528MA數控系統，也可選擇臺灣新代數控系統，易學易用，易于掌握；
刀庫采用德速12把斗笠式刀庫；
后排屑方式，配合強勁的沖屑裝置，清掃無需停機，方便收集切屑和更換添加切削液
技術參數
| 序號 | 項目 | 參數 | |

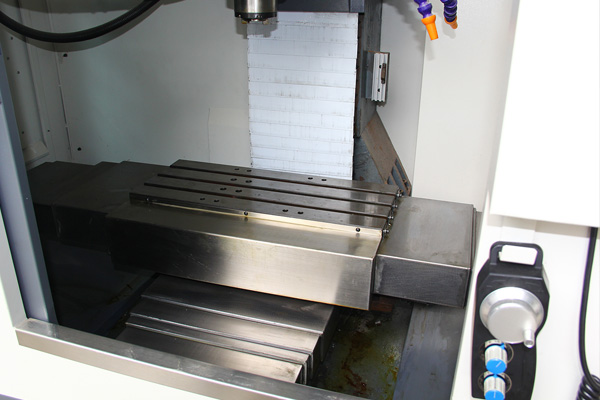

| 1 | 工作臺面積 長X寬 | 600X240 | |
| 2 | T型槽 數量-寬-間距 | 3-12-63 | |
| 3 | X軸行程X | 500 | |
| 4 | Y軸行程Y | 300 | |
| 5 | Z軸行程Z | 400 | |
| 6 | 主軸端面至工作臺 | 530 | |
| 7 | 主軸中心至立柱導軌面 | 330 | |
| 8 | 工作臺載重(KG) | 150 | |
| 9 | 主軸轉速 | 10000RPM | |
| 10 | 主軸功率（KW） | 3.7KW | |
| 11 | 進給電機X 軸扭矩（N.m） | X 軸扭矩（N.m） | 8.0 |
| 12 | Y 軸扭矩（N.m） | 8.0 | |
| 13 | Z 軸扭矩（N.m） | 8.0 | |
| 14 | 刀庫 | 斗笠式 | 12把 |
| 15 | 換刀時間 | 4” | |
| 16 | 快速移動速度：X/Y/Z(mm/min)fast | 12000 | |
| 17 | 切削進給速度（mm/min） | 0-10000 | |
| 18 | 絲桿參數X/Y/Z(直徑mm/螺距mm) | 3210P3 | |
| 19 | 線性導軌尺寸 | X:HGH25；Y:HGW25 Z：HGW30 | |
| 20 | 控制系統Control system | 臺灣寶元LNC528MA(三軸聯動) | |
| 21 | 機床外型尺寸 | 1815*1520*2025 | |
| 22 | 機床重量 | 1.8T | |
